EUL-AP
ElevadoAproximaciónLínea centralLuz
Cumplimiento de Normas
CAAC: AC-137-CA-2015-03 SAC: GB/T 7256
OACI: Anexo 14, Volumen 1
CEI: TS 61827
FAA: CA 150/5345-46
OTAN: STANAG 3316
Aplicación/Uso

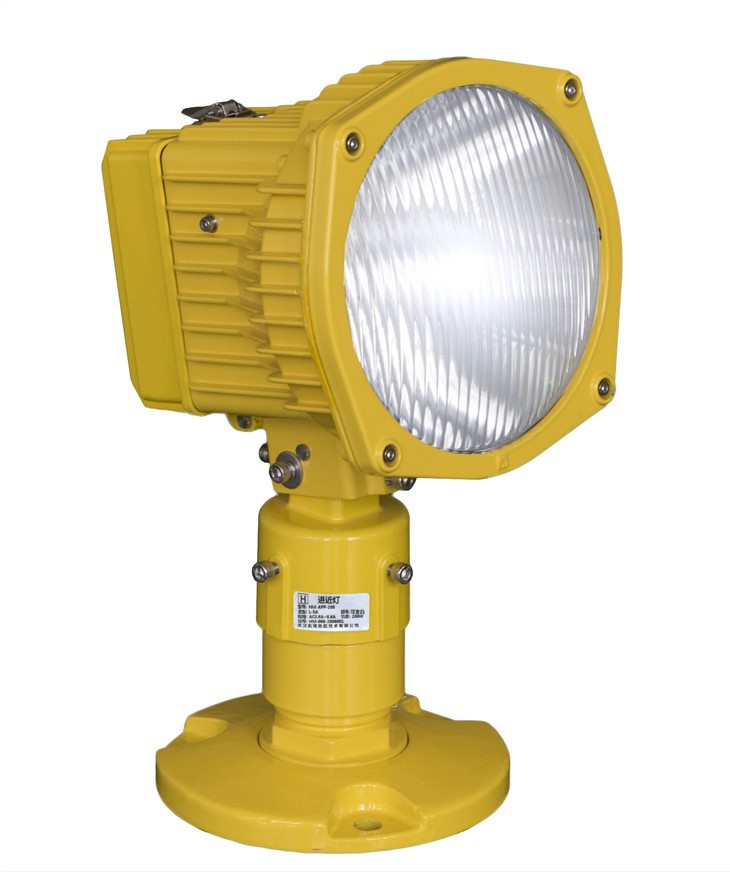

luz de línea central de aproximación
Características
l Diseño óptico patentado para asegurar un punto de iluminación completo cuando el vidrio está parcialmente oscurecido para la luz de la línea central de aproximación elevada del aeropuerto.
l Bombilla de preenfoque PK30D estándar internacional con posicionamiento preciso y precisión de distribución de luz superior.
l Componente óptico de autoalineación sin necesidad de recalibración al reemplazar la bombilla y los componentes ópticos.
l El diseño patentado del reflector, el procesamiento de la copa de luz fría y las variaciones de temperatura no causarán grietas en el vidrio ni en el filtro.
l Estructura compacta y apariencia atractiva, con pequeña área de barlovento y gran capacidad contra los temporales.
l El cuerpo principal está hecho de aleación de aluminio con superficie anticorrosión, todos los sujetadores están hechos de acero inoxidable, adecuados para aplicaciones en entornos hostiles.
l Mecanizado de piezas de alta precisión para garantizar toda la calidad y precisión dimensional.
l Dispositivo frangible forjado con maquinado preciso, cumpliendo con los estándares de la FAA, asegurando buena estabilidad y confiabilidad.
l Protección de ingreso de grado IP65-del accesorio, mantenga el interior libre de polvo
l El accesorio se puede conectar a un poste de extensión de una o dos pulgadas, lo que garantiza una instalación conveniente y segura.
l El calibrador se puede instalar directamente en el cuerpo con alta precisión.
l Mantenimiento sin herramientas, más fácil de desmontar y reemplazar la bombilla.
l Componentes intercambiables de diseño modular, aplicables a todo tipo de luces unidireccionales elevadas (tipo halógeno), lo que reduce efectivamente los inventarios.
Estructura
1. portada | 8. junta de cuerpo ligero | 15. tornillo de bloqueo lateral |
2. cubierta óptica | 9. tapa trasera | 16. base del cuerpo |
3. junta de la tapa óptica | 10. pasador de bisagra | 17. tornillo de fijación |
4 reflector | 11. tornillo de ajuste delantero | 18 portalámparas |
5. cuerpo ligero | 12. arandela | 16. glándula impermeable |
6. portalámparas | 13. pasador de bisagra | 20. enchufe |
7. lam | 14. tornillo de ajuste trasero |
Información sobre pedidos

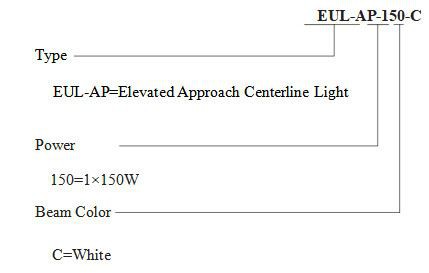

Proporcione información detallada sobre la instalación al realizar el pedido; las piezas de repuesto y los accesorios deben pedirse por separado con el número de pedido específico.
Instalación
|
|
Fig 1. En poste de extensión | Fig. 2. Sobre una base de 12" de profundidad. |
| |
| Fig 3. Mástil de aproximación. | |
* Encuentre información detallada en el manual de instalación
Fuente de luz
Lámpara: una lámpara halógena de preenfoque Pk30d de 150 W/6,6 A.
Datos fotométricos

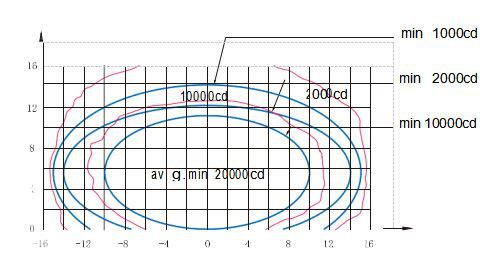

EUL-AP (Blanco), ICAO Figura A2-1（ Cobertura de haz principal vertical 0 grados —11 grados)
Solicitud | Haz principal |
Color | Requerido | Actual | ||
H |
V | |||||
EUL-AP | OACI | ± 10 grados | 0 grado — 11 grados | Blanco | 20000 | 23445 |
± 10 grados | 0.5 grados — 11.5 grados | Blanco | 20000 | 21160 | ||
± 10 grados | 1,5 grados - 12,5 grados | Blanco | 20000 | 23579 | ||
± 10 grados | 2,5 grados - 13,5 grados | Blanco | 20000 | 21959 | ||
Datos de embalaje
1 luz elevada | Tamaño: 220×220×265 mm³ |
| Peso neto unitario: 1,91 kg | Peso bruto: 2,33 kg |
Accesorios
Descripción | N º de pedido. | |
1 | Brida (10 pulgadas) | FL-10 |
2 | Brida (12 pulgadas) Tornillo G2 | FL-12-X-G2 |
3 | Acoplamiento frangible (2 pulgadas) | FC-02 |
4 | Transformador de Aislamiento (150 W) | ITF-150-066 |
5 | Conector Calbe secundario estilo 7 | REC 7 |
6 | corrector | 954211 |
7 | Caja de transformador de aislamiento | TJB-12 |
Piezas de repuesto
No. de estructura | Nombre de la pieza | N º de pedido. | Descripción |
2 | Cubierta óptica | 31108 | Cristal frontal JJD |
3 | Junta de cubierta óptica | 41110 | Componentes de sellado de la cubierta frontal Tira de goma |
4 | Reflector | 31108 | Cristal frontal JJD |
6 | Soporte de lámpara | 945518 | Luz elevada Portalámparas Portalámparas para PK30D |
7 | Lámpara | L64361 | Lámpara halógena preenfocada 150W 6.6A |
8 | Junta del cuerpo de la lámpara | 41111 | Junta de sellado de la tapa trasera |
18 | Portalámpara | 41221 | Portalámpara |
19 | Glándula impermeable | 48404 | Prensaestopas metálico impermeable MG18×1.5 |
20 | Enchufe estilo 6 | HT70603 | Conector de cable secundario-A6 Enchufe de doble núcleo (plano |
Bisagra | 945519 | Bisagra de la tapa trasera (ensamblaje) |
